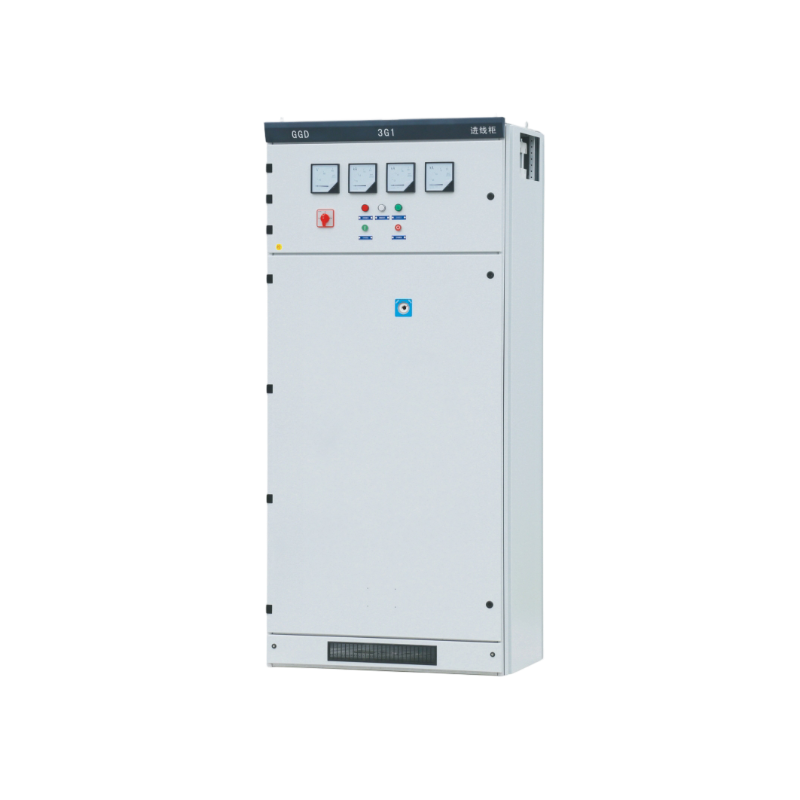

GGD 固定式开关柜是一种常见的低压配电设备，广泛应用于工矿企业、住宅小区、公共设施等场所的配电系统中。以下是关于 GGD 固定式开关柜的详细介绍：

1. 型号含义

• GGD：

  • G：表示交流低压配电柜。

  • G：表示固定安装。

  • D：表示电力用柜（设计序号）。

2. 主要特点

• 结构简单：采用固定式安装，结构简单可靠。

• 安全性高：具有完善的安全防护措施，如防护门、联锁装置等。

• 扩展性强：可根据需求灵活配置功能单元。

• 经济实用：成本较低，适用于中小型配电系统。

• 维护方便：模块化设计，便于安装和维护。

3. 主要技术参数

• 额定电压：380V（交流）。

• 额定电流：通常为 1000A、1600A、2000A 等。

• 额定短路开断电流：通常为 15kA、30kA、50kA 等。

• 防护等级：一般为 IP30，可定制更高防护等级。

• 操作方式：手动操作。

4. 主要组成部分

• 母线系统：用于分配电能，包括水平母线和垂直母线。

• 功能单元：包括进线单元、出线单元、计量单元、电容补偿单元等。

• 断路器：用于电路的接通和断开，具有过载和短路保护功能。

• 仪表室：用于安装电流表、电压表、功率表等测量仪表。

• 电缆室：用于进出线电缆的连接。

5. 应用场景

• 工矿企业：用于动力配电和照明配电。

• 住宅小区：用于居民用电的分配和控制。

• 公共设施：如学校、医院、商场等的配电系统。

• 电容补偿：可与电容补偿柜配合使用，提高功率因数。

6. 安装与维护

• 安装：

  • 安装环境应干燥、通风，避免潮湿和腐蚀性气体。

  • 按照厂家提供的安装说明书进行安装，确保柜体水平、稳固。

• 维护：

  • 定期检查柜内元器件的工作状态，及时更换损坏的部件。

  • 清理柜内灰尘，保持设备清洁。

  • 检查电缆连接是否松动，确保接触良好。

7. 注意事项

• 操作安全：操作时应严格按照操作规程进行，确保人身安全。

• 负载匹配：确保开关柜的额定电流与负载匹配，避免过载运行。

• 环境要求：避免安装在高温、高湿或腐蚀性环境中。

8. GGD 开关柜的优缺点

• 优点：

  • 结构简单，成本低。

  • 维护方便，可靠性高。

  • 适用于中小型配电系统。

• 缺点：

  • 固定式结构，扩展性不如抽屉式开关柜。

  • 防护等级较低，通常为 IP30。

GGD 固定式开关柜因其经济实用、维护方便等特点，在低压配电系统中得到了广泛应用。如果需要更高的防护等级或更灵活的配置，可以考虑其他类型的开关柜，如 GCK、GCS 等抽屉式开关柜。
