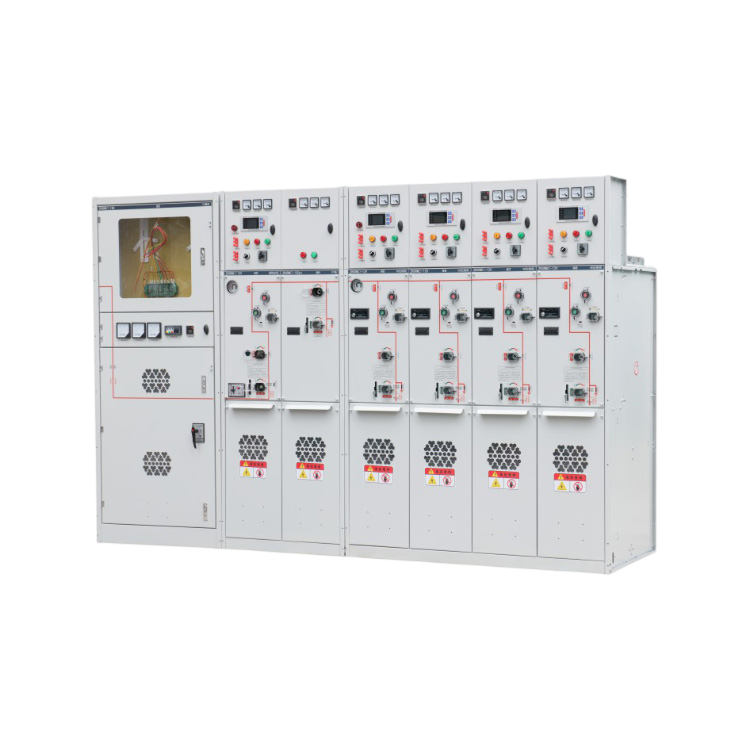

SRM-12 是一种常见的 充气式环网柜，主要用于中压配电系统（12kV），具有结构紧凑、安全性高、维护方便等特点。以下是关于 SRM-12 充气柜的详细介绍：

1. 型号含义

• SRM-12：

  • SRM：通常表示充气式环网柜（具体含义可能因厂家不同而有所差异）。

  • 12：额定电压为 12kV。

2. 主要特点

• 充气式设计：采用 SF6 气体 作为绝缘介质，具有优异的绝缘和灭弧性能。

• 结构紧凑：体积小，占地面积少，适合空间有限的场所。

• 安全性高：全密封结构，防护等级高（通常为 IP67），不受外界环境影响。

• 免维护：充气柜内部元器件密封在 SF6 气体中，几乎无需维护。

• 环境友好：新型充气柜多采用环保气体（如干燥空气或氮气）替代 SF6，减少温室气体排放。

• 模块化设计：可根据需求灵活配置功能单元。

3. 主要技术参数

• 额定电压：12kV。

• 额定电流：通常为 630A、1250A 等。

• 额定短路开断电流：通常为 20kA、25kA 等。

• 防护等级：通常为 IP67。

• 气体压力：SF6 气体的额定压力一般为 0.04-0.05MPa（具体以厂家参数为准）。

• 操作方式：手动或电动操作。

4. 主要组成部分

• 气室：密封的 SF6 气体室，内部安装有负荷开关、隔离开关、断路器等元器件。

• 负荷开关：用于接通和断开负载电流。

• 熔断器：用于短路和过载保护。

• 母线：用于连接各回路。

• 操作机构：用于手动或电动操作开关。

• 电缆室：用于进出线电缆的连接。

• 仪表室：用于安装测量仪表和保护装置。

5. 应用场景

• 环网供电：用于城市配电网中的环网供电系统。

• 终端供电：用于工矿企业、住宅小区、商业中心等的终端供电。

• 配电自动化：可与自动化系统配合，实现远程监控和控制。

• 恶劣环境：适用于潮湿、多尘、高海拔等恶劣环境。

6. 安装与维护

• 安装：

  • 安装环境应干燥、通风，避免阳光直射和腐蚀性气体。

  • 按照厂家提供的安装说明书进行安装，确保柜体水平、稳固。

• 维护：

  • 充气柜通常为免维护设计，但需定期检查气体压力是否正常。

  • 检查电缆连接是否松动，确保接触良好。

  • 清理柜体表面灰尘，保持设备清洁。

7. 注意事项

• 操作安全：操作时应严格按照操作规程进行，确保人身安全。

• 气体泄漏：定期检查 SF6 气体压力，防止气体泄漏影响绝缘性能。

• 环境要求：避免安装在高温、高湿或腐蚀性环境中。

8. SRM-12 充气柜的优缺点

• 优点：

  • 结构紧凑，占地面积小。

  • 安全性高，防护等级高。

  • 免维护设计，可靠性强。

  • 适用于恶劣环境。

• 缺点：

  • 初始成本较高。

  • SF6 气体对环境有一定影响（新型充气柜已逐步采用环保气体）。

SRM-12 充气柜因其优异的性能和可靠性，在中压配电系统中得到了广泛应用，特别适合空间有限或环境恶劣的场所。如果需要更高的环保性能，可以选择采用干燥空气或氮气作为绝缘介质的新型充气柜。
