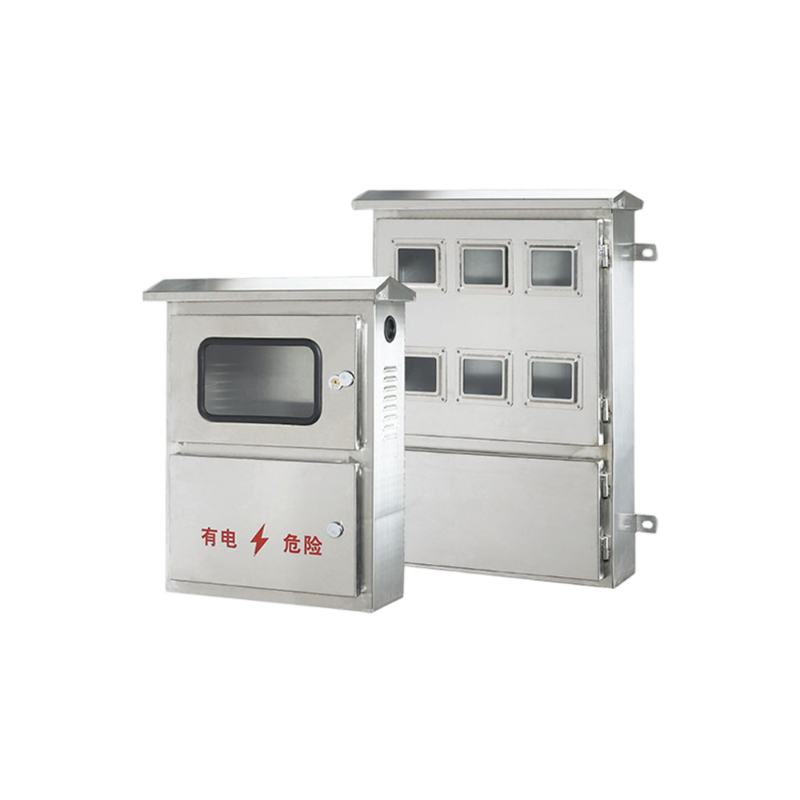

电表箱（Metering Box）是一种用于安装电能表（电表）及相关电气设备的专用箱体，主要用于电能计量、配电和保护。电表箱广泛应用于住宅小区、商业建筑、工矿企业等场所，是配电系统中不可或缺的一部分。以下是关于电表箱的详细介绍：

1. 电表箱的主要功能

• 电能计量：安装电能表，用于测量用户的用电量。

• 配电功能：分配电能至用户负载。

• 保护功能：提供过载、短路、漏电等保护。

• 数据采集：支持智能电表的数据采集和远程抄表（适用于智能电表箱）。

2. 电表箱的类型

根据用途和安装环境的不同，电表箱可以分为以下几类：

• 普通电表箱：用于单户或多户的电能计量，通常安装在室内或室外。

• 集中电表箱：用于多户集中计量，常见于住宅小区。

• 智能电表箱：集成智能电表和远程抄表功能，支持数据采集和远程控制。

• 防窃电电表箱：具有防窃电设计，防止非法操作。

• 户外电表箱：具有防水、防尘、防腐蚀功能，适用于户外安装。

3. 主要技术参数

• 额定电压：220V（单相）或 380V（三相）。

• 额定电流：通常为 40A、60A、100A 等。

• 防护等级：通常为 IP34（室内）或 IP54（户外）。

• 材质：通常采用冷轧钢板、不锈钢或工程塑料。

• 安装方式：壁挂式或嵌入式。

4. 主要组成部分

• 箱体：用于保护内部设备，通常具有防火、防尘、防水等功能。

• 电能表：用于计量电能消耗。

• 断路器：用于过载和短路保护。

• 漏电保护器：用于漏电保护（可选）。

• 接线端子：用于连接进线和出线电缆。

• 观察窗：用于查看电能表读数（通常为透明设计）。

5. 应用场景

• 住宅小区：用于居民用电的计量和分配。

• 商业建筑：用于商铺、写字楼等的电能计量。

• 工矿企业：用于小型工矿企业的电能计量和配电。

• 公共设施：如学校、医院、公园等的电能计量。

6. 安装与维护

• 安装：

  • 安装环境应干燥、通风，避免阳光直射和腐蚀性气体。

  • 按照厂家提供的安装说明书进行安装，确保箱体稳固。

  • 进线和出线电缆应连接牢固，避免松动。

• 维护：

  • 定期检查箱内元器件的工作状态，及时更换损坏的部件。

  • 清理箱内灰尘，保持设备清洁。

  • 检查电缆连接是否松动，确保接触良好。

7. 注意事项

• 操作安全：操作时应严格按照操作规程进行，确保人身安全。

• 负载匹配：确保电表箱的额定电流与负载匹配，避免过载运行。

• 环境要求：户外电表箱应具有防水、防尘、防腐蚀功能。

8. 电表箱的优缺点

• 优点：

  • 结构简单，成本低。

  • 安装方便，维护简单。

  • 适用于多种场景。

• 缺点：

  • 功能相对简单，不适合复杂配电系统。

  • 防护等级较低，通常为 IP34（室内）或 IP54（户外）。

电表箱因其经济实用、安装方便等特点，在电能计量和配电系统中得到了广泛应用。如果需要更高的防护等级或更复杂的功能，可以选择其他类型的配电箱，如JP柜或GGD低压开关柜。
