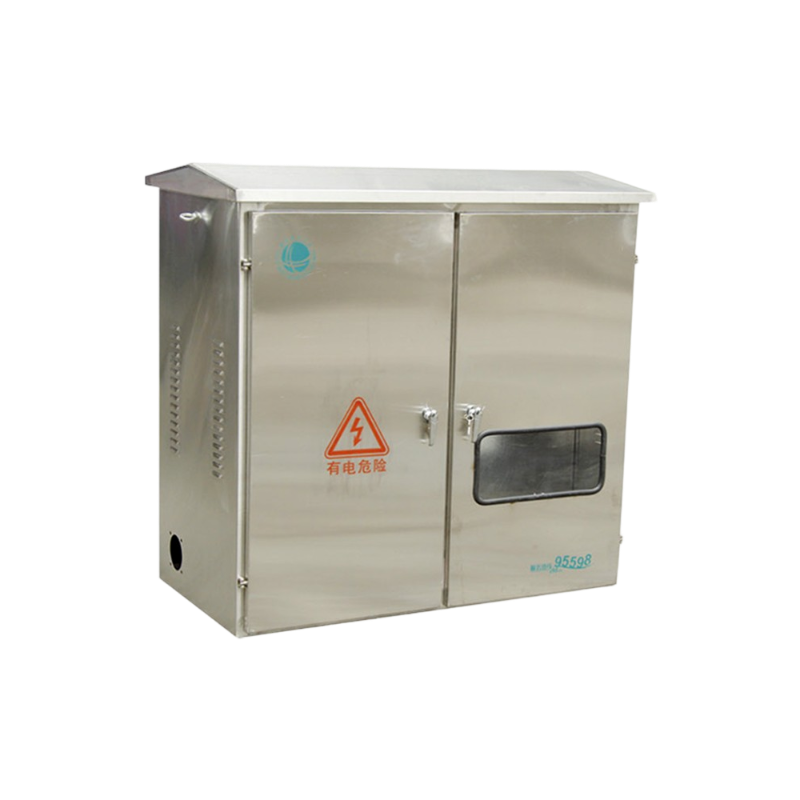

JP柜（JP Cabinet）是一种广泛应用于农村电网改造、城市配电网以及工矿企业配电系统中的低压综合配电箱。JP柜通常集成了配电、计量、保护和控制等功能，是一种多功能、一体化的配电设备。以下是关于JP柜的详细介绍：

1. JP柜的型号含义

• JP：

  • J：表示“配电”（Distribution）。

  • P：表示“综合”（Integrated）。

• 常见的型号有：JP柜、JP综合配电箱等。

2. 主要特点

• 多功能集成：集配电、计量、保护、控制等功能于一体。

• 结构紧凑：体积小，安装方便，适合空间有限的场所。

• 安全性高：具有完善的过载、短路、漏电保护功能。

• 经济实用：成本低，适合农村电网改造和中小型配电系统。

• 维护方便：模块化设计，便于安装和维护。

3. 主要技术参数

• 额定电压：220V/380V（交流）。

• 额定电流：通常为 100A、200A、400A 等。

• 额定短路开断电流：通常为 10kA、15kA 等。

• 防护等级：一般为 IP34 或更高。

• 操作方式：手动操作。

4. 主要组成部分

• 进线单元：用于接入电源，通常包括隔离开关或断路器。

• 计量单元：用于电能计量，通常安装有功电能表。

• 保护单元：包括过载保护、短路保护、漏电保护等功能。

• 出线单元：用于分配电能，通常包括多个出线回路。

• 控制单元：用于控制负载的启停（可选功能）。

• 箱体：通常采用冷轧钢板或不锈钢材料，具有防腐蚀、防尘、防水等功能。

5. 应用场景

• 农村电网改造：用于农村配电系统的电能分配和保护。

• 城市配电网：用于住宅小区、商业中心等的配电系统。

• 工矿企业：用于小型工矿企业的动力配电和照明配电。

• 公共设施：如学校、医院、公园等的配电系统。

6. 安装与维护

• 安装：

  • 安装环境应干燥、通风，避免阳光直射和腐蚀性气体。

  • 按照厂家提供的安装说明书进行安装，确保箱体稳固。

• 维护：

  • 定期检查箱内元器件的工作状态，及时更换损坏的部件。

  • 清理箱内灰尘，保持设备清洁。

  • 检查电缆连接是否松动，确保接触良好。

7. 注意事项

• 操作安全：操作时应严格按照操作规程进行，确保人身安全。

• 负载匹配：确保JP柜的额定电流与负载匹配，避免过载运行。

• 环境要求：避免安装在高温、高湿或腐蚀性环境中。

8. JP柜的优缺点

• 优点：

  • 多功能集成，经济实用。

  • 结构紧凑，安装方便。

  • 维护简单，可靠性高。

• 缺点：

  • 功能相对简单，不适合复杂配电系统。

  • 防护等级较低，通常为 IP34。

JP柜因其经济实用、安装方便等特点，在农村电网改造和中小型配电系统中得到了广泛应用。如果需要更高的防护等级或更复杂的功能，可以选择其他类型的配电柜，如GGD低压开关柜或MNS抽屉式开关柜。
